Hardware
Note generali sui pin
I pin indicati negli schemi e nelle tabelle sono esempi basati sulle configurazioni attuali. Ogni installazione può variare in base al modello di scheda utilizzato (ESP32-S3, ESP32-C6, ESP32-C3, formato mini o standard). I pin vanno adattati al proprio hardware e alle proprie esigenze.

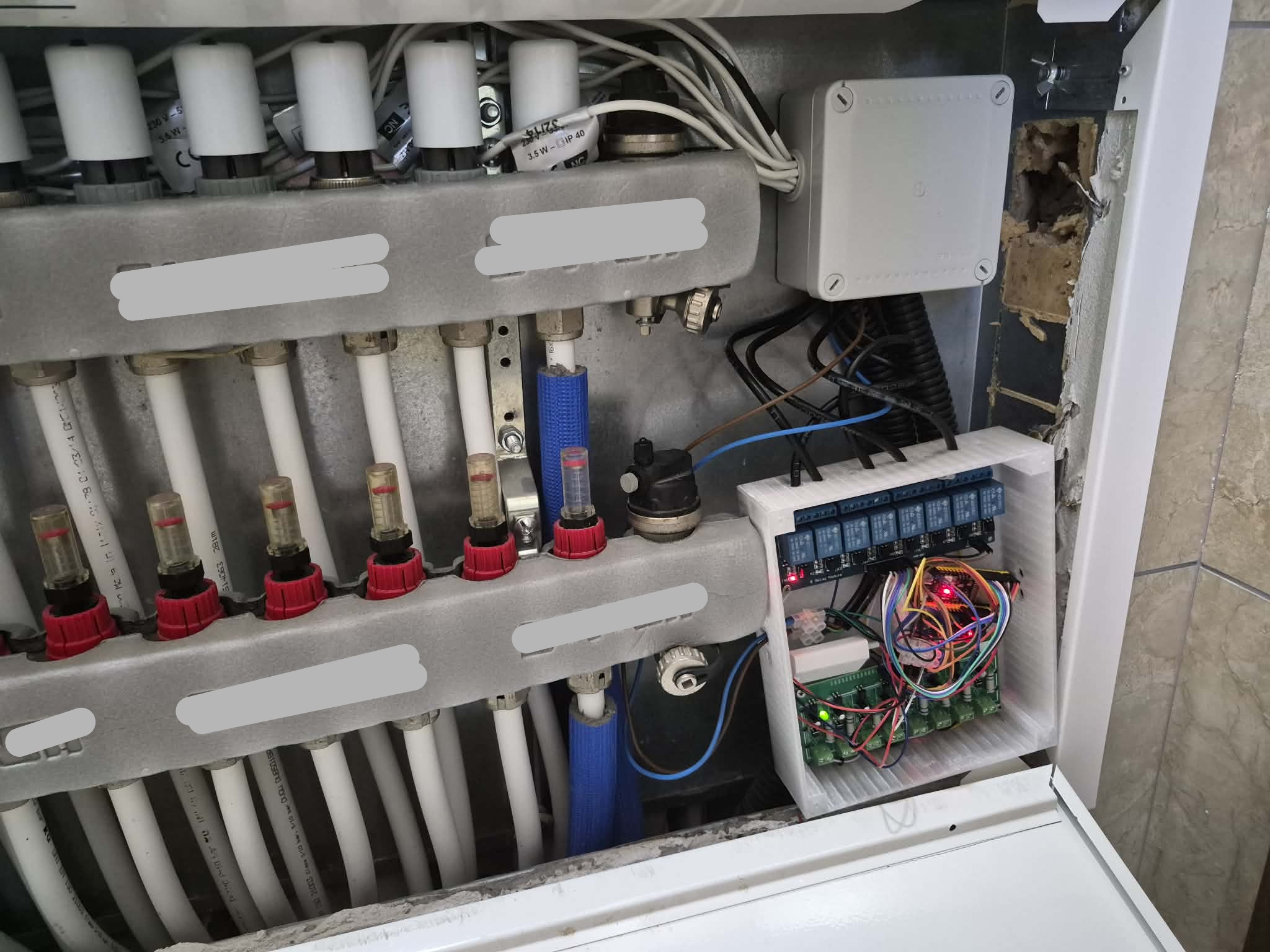

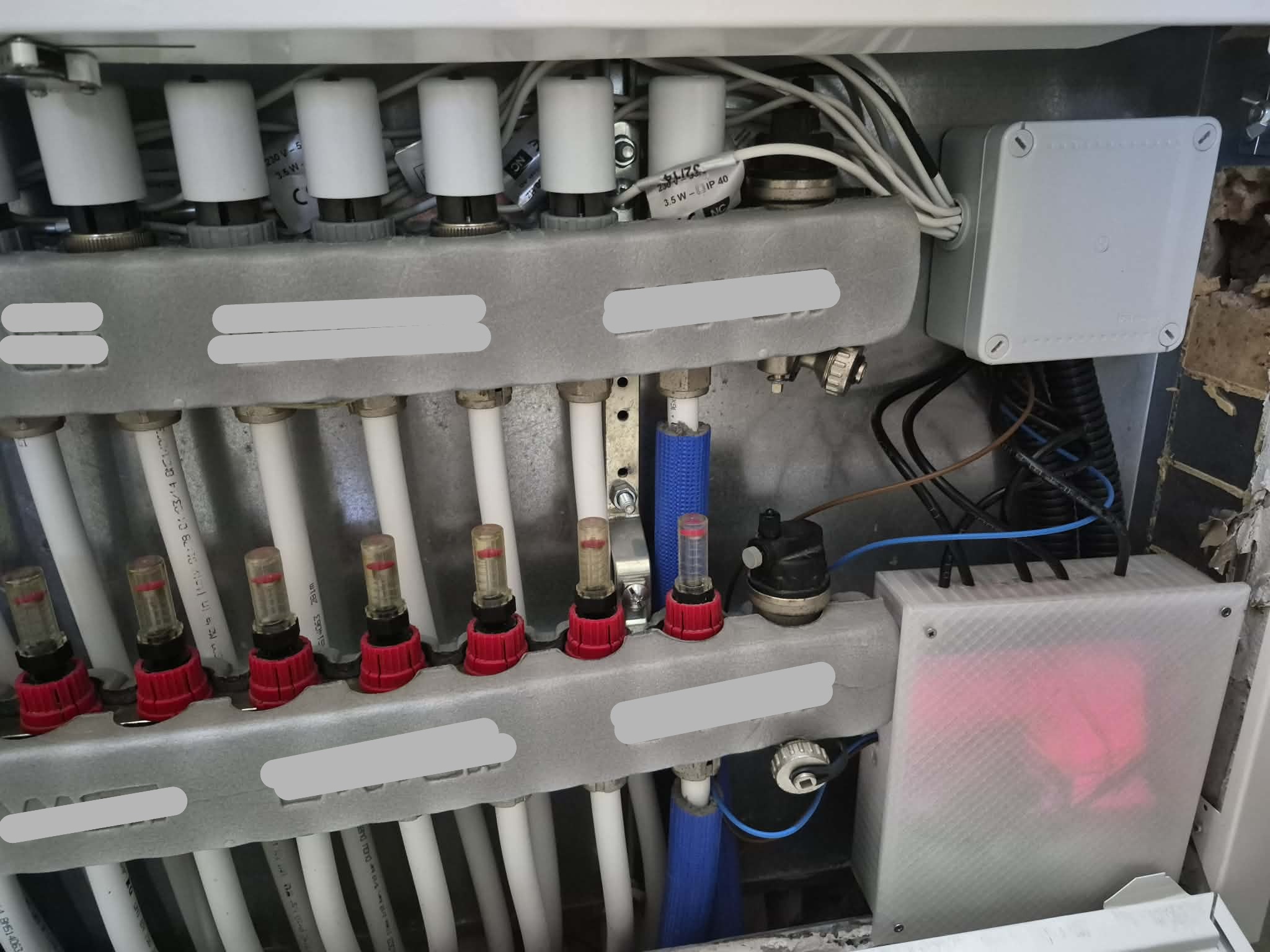

Il collettore
Microcontrollori compatibili
| Chip |
Note |
| ESP32-C6 |
Utilizzato attualmente, supporto WiFi + ESP-NOW |
| ESP32-S3 |
Alternativa valida, maggior potenza di calcolo |
| ESP32-C3 |
Compatibile, minori risorse ma sufficiente |

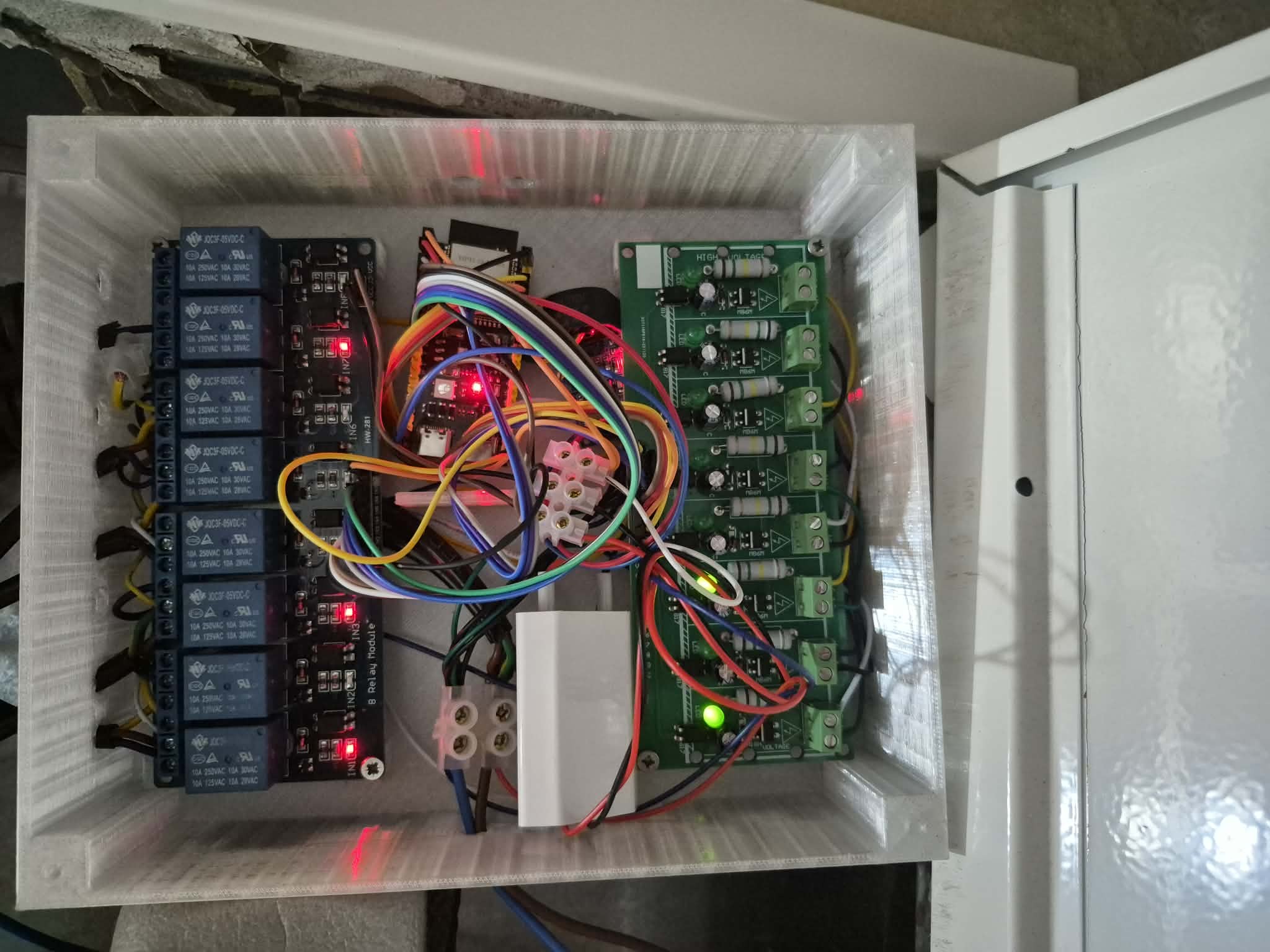

Componenti e funzioni
| Componente |
Quantità |
Funzione |
| Microcontrollore |
1 |
ESP32-C6/S3/C3 con WiFi + ESP-NOW |
| Relè |
4+ |
Comando valvole zone |
| Relè |
1 |
Comando circolatore |
| Optoisolatori |
4+ |
Feedback valvole |
| LED |
1 |
Segnalazione stato |
Logica di funzionamento
| Funzione |
Descrizione |
| Ricezione comandi |
Riceve comandi dai termostati via ESP-NOW o WiFi |
| Conferme |
Invia conferme ai termostati |
| Allarmi |
Invia allarmi in caso di anomalie |
| Gestione circolatore |
Logiche di temporizzazione personalizzabili |
| Timeout sicurezza |
Valuta lo spegnimento dopo tempo prestabilito |
| Controllo coerenza |
Verifica perpetua tra stato richiesto e stato effettivo |
| Feedback |
Lettura optoisolatori per verifica stato valvole |
I termostati
Microcontrollori compatibili
| Chip |
Note |
| ESP32-S3 |
Consigliato per modelli con display (es. formato Zero mini) |
| ESP32-C6 |
Per modelli senza display o con funzionalità base |
| ESP32-C3 |
Per modelli compatti o ripetitori |

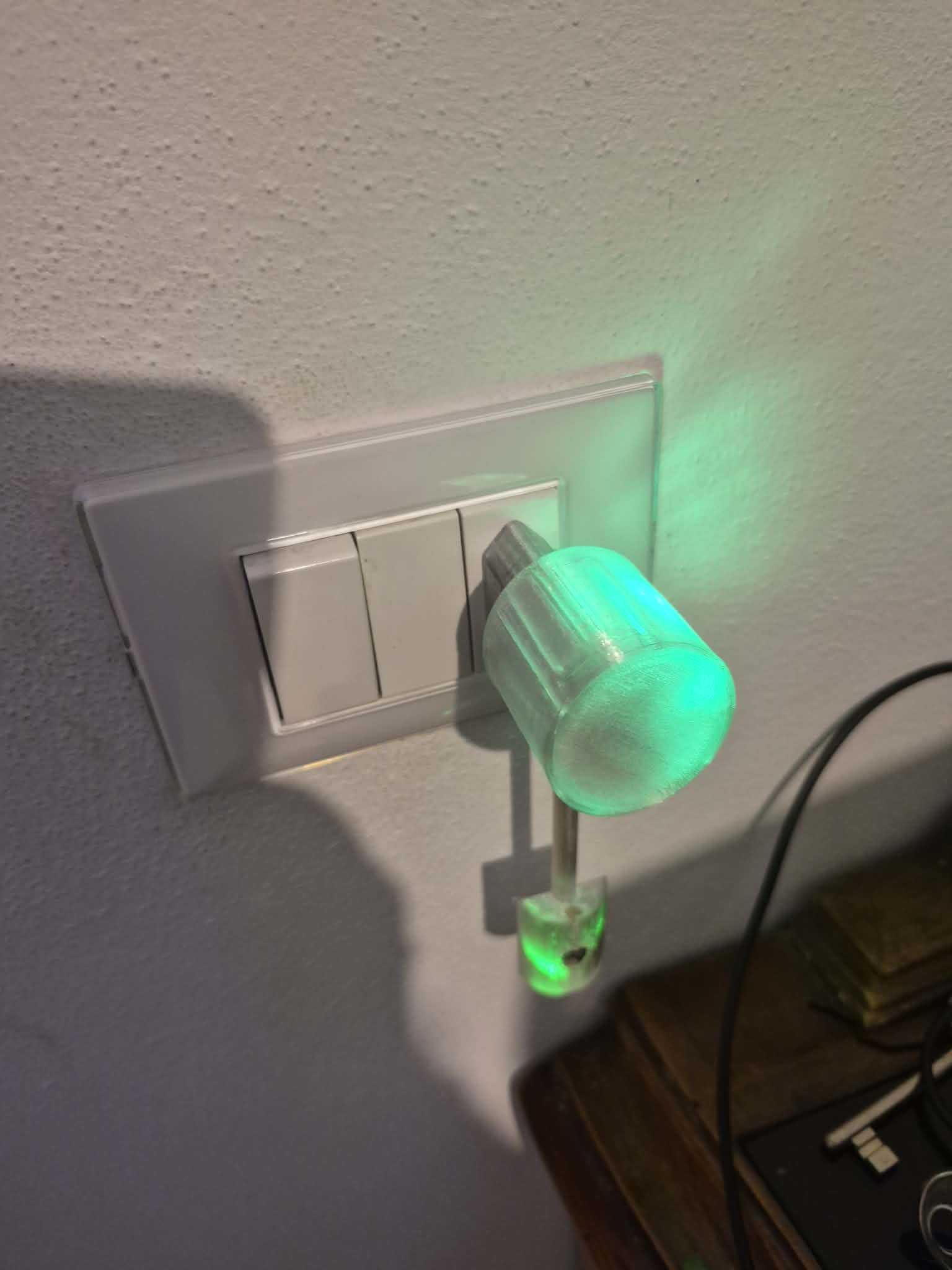

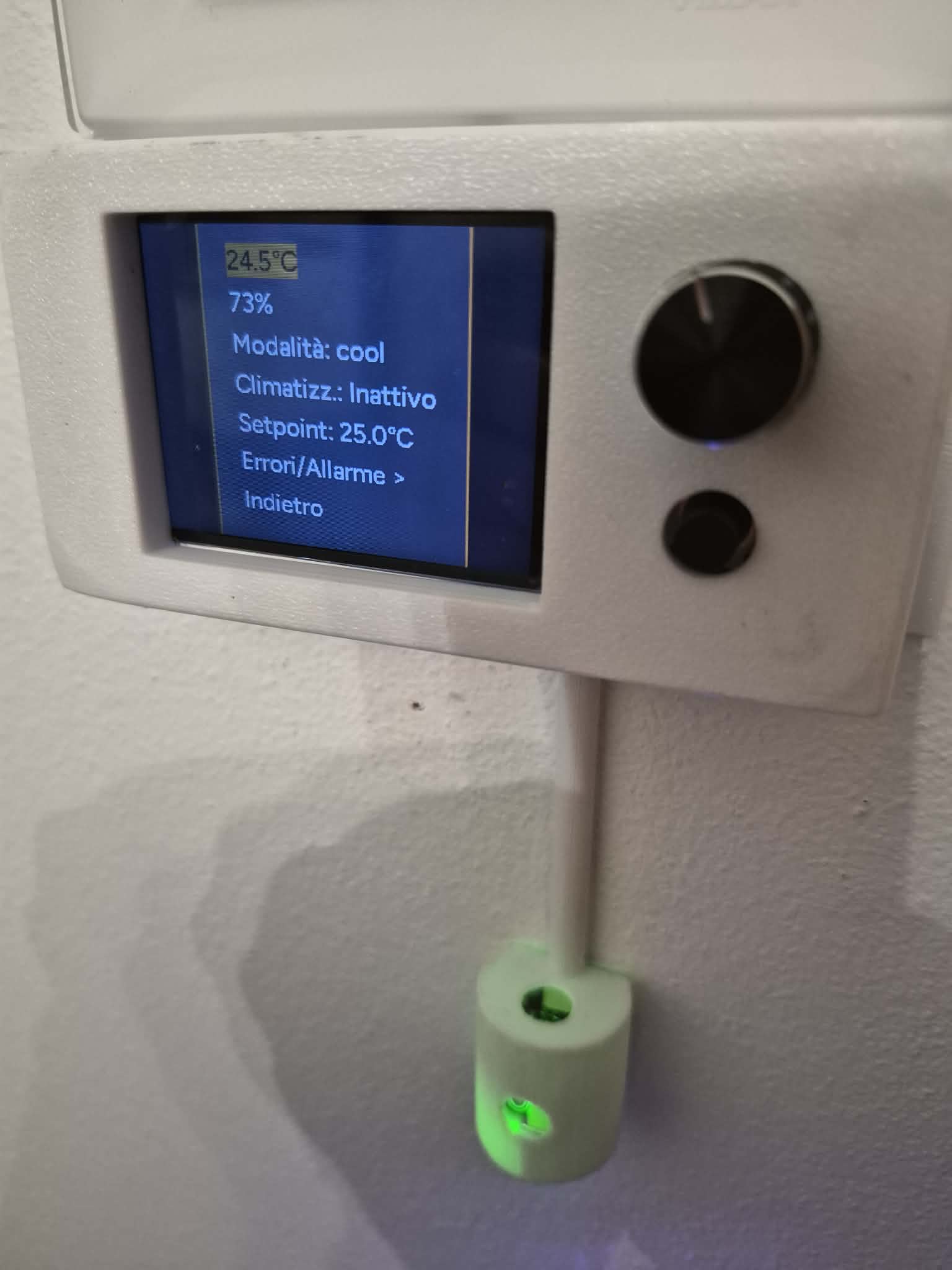

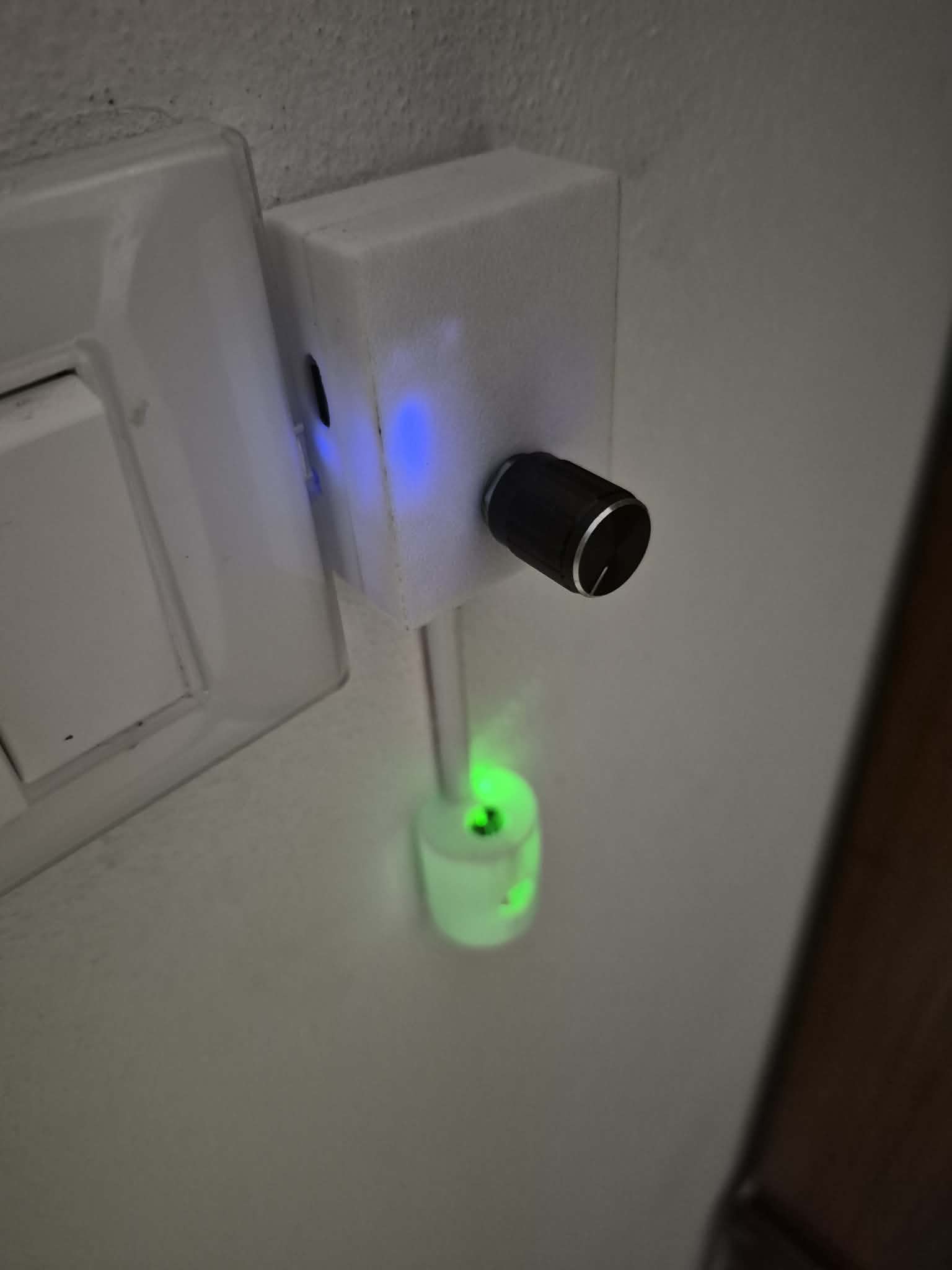

Modelli e installazioni
| Modello |
Installazione |
Funzione specifica |
| Mobile |
Presa elettrica |
Plug-and-play, soluzione standard |
| Interno 503 |
Dentro scatola 503 |
Interfaccia utente locale |
| Affiancato 503 |
Affiancato a scatola 503 |
Modulo compatto, controlli essenziali |
| Ripetitore |
Affiancato o dentro 503 |
Estensione rete ESP-NOW |
| Pannello |
Affiancato o dentro 503 |
Controllo centralizzato, menu completo |
Caratteristiche comuni
| Componente |
Funzione |
| Microcontrollore |
Elaborazione e comunicazione (S3, C6 o C3) |
| Sensore |
Rilevamento temperatura e umidità ambiente |
| LED |
Segnalazioni di stato |
| Comunicazione |
WiFi + ESP-NOW (primario e fallback) |
Case stampa 3D termostato mobile
Il case del termostato mobile è disponibile per la stampa 3D.
